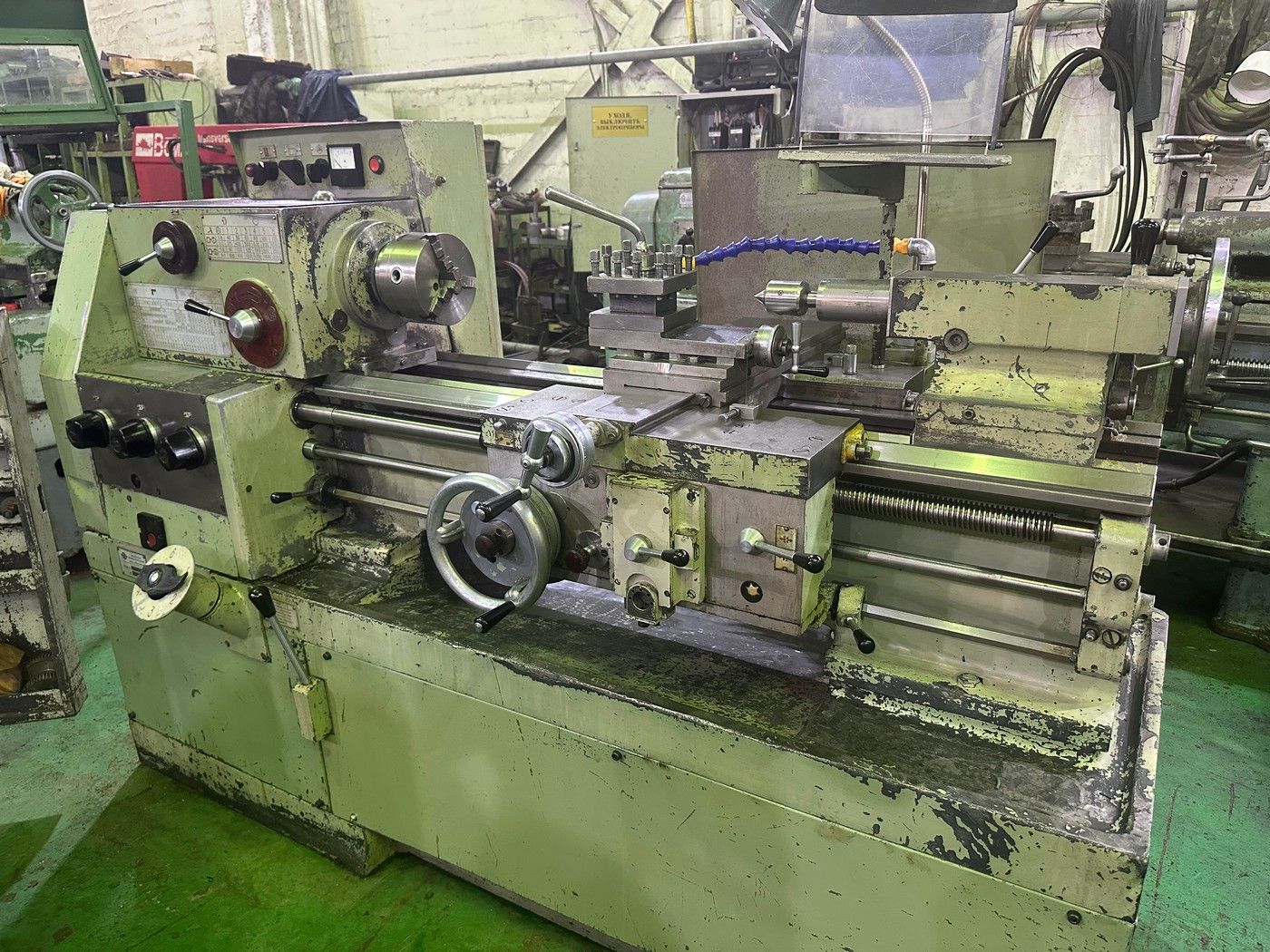

УТ16ПМ Токарный винторезный станок повышенной точности, РМЦ 710 мм, 1989 г.в.

200,000

В продаже токарный винторезный станок УТ16ПМ. Станок повышенной точности, 1989 года выпуска, в отличном состоянии, с проверкой в работе.

Категория: Метка:

Описание

Цена на токарный станок УТ16ПМ указана с учетом погрузки на ваш транспорт. Станок бу, полностью комплектен, подключен и готов к проверке. Купить УТ16Пм можно после осмотра, в будние дни с 9 до 18, более подробно смотрите в разделе контакты.

Технические характеристики УТ16П

Наименование параметра УТ16П
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки обрабатываемой над станиной, мм 320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 170
Наибольшая длина устанавливаемой детали РМЦ, мм 710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм 175
Шпиндель
Диаметр отверстия в шпинделе, мм 30
Диаметр прутка проходящего через отверстие в шпинделе, мм 25
Частота вращения шпинделя, об/мин 40..2000
Количество прямых/ обратных скоростей шпинделя 18
Центр в шпинделе по ГОСТ 13214-67 Морзе 5
Конец шпинделя по ГОСТ 12595-72
Торможение шпинделя есть
Блокировка шпинделя есть
Защита от перегрузок шпинделя есть

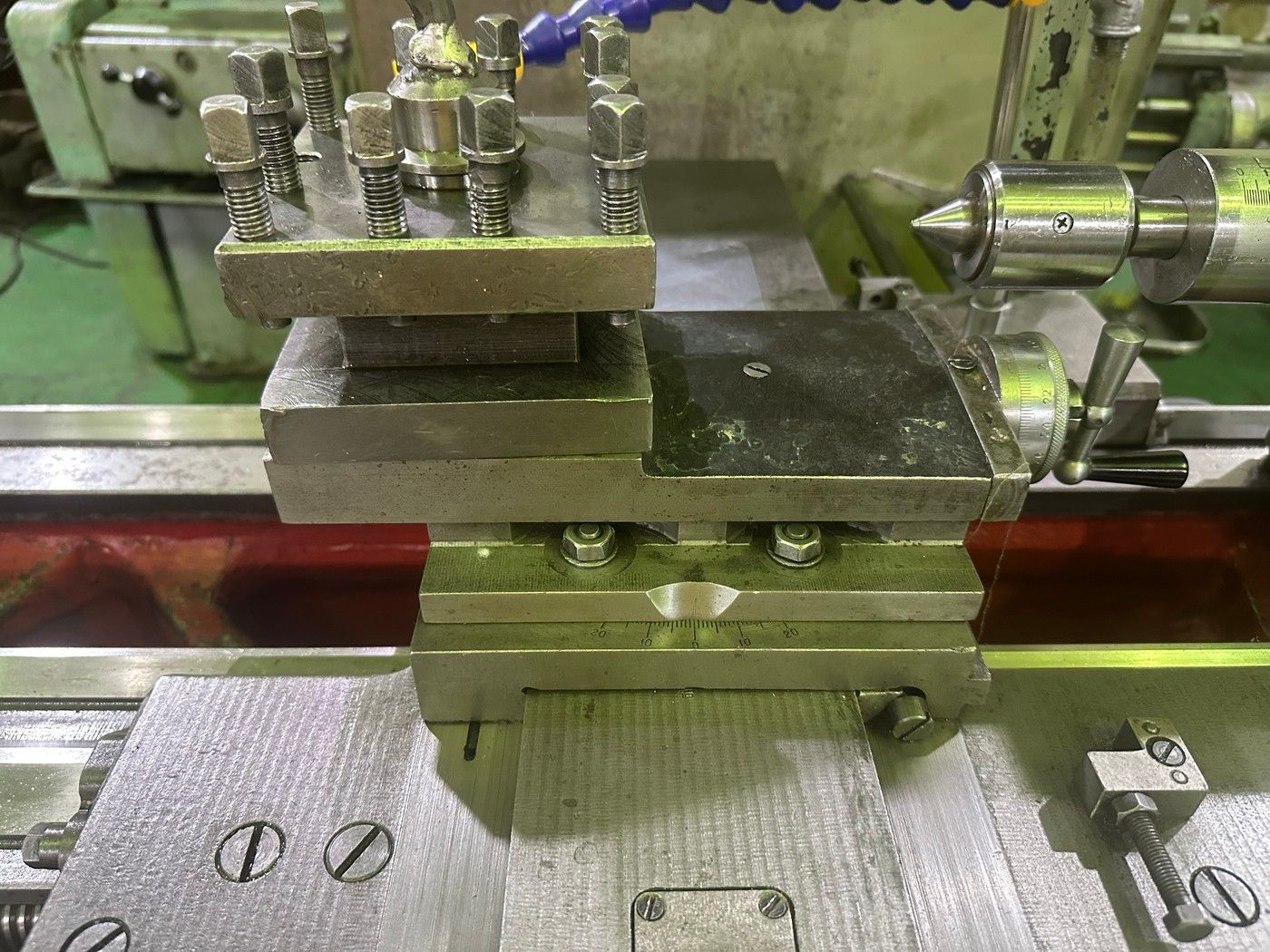

Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм 710
Наибольшее поперечное перемещение суппорта, мм 230
Продольное перемещение суппорта на одно деление лимба, мм 0,1
Поперечное перемещение суппорта на одно деление лимба, мм 0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 140
Перемещение верхнего суппорта на одно деление лимба, мм 0,02
Количество подач продольных/ поперечных суппорта 40
Пределы подач продольных, мм 0,018..1,1
Пределы подач поперечных, мм 0,01..0,625
Количество нарезаемых резьб метрических, мм 35
Количество нарезаемых резьб модульных, мм 31
Количество нарезаемых резьб дюймовых, мм 26
Пределы шагов метрических резьб, мм 0,1..56
Пределы шагов модульных резьб, модуль 0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм 60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин нет
Высота резца, устанавливаемого в резцедержателе, мм 20

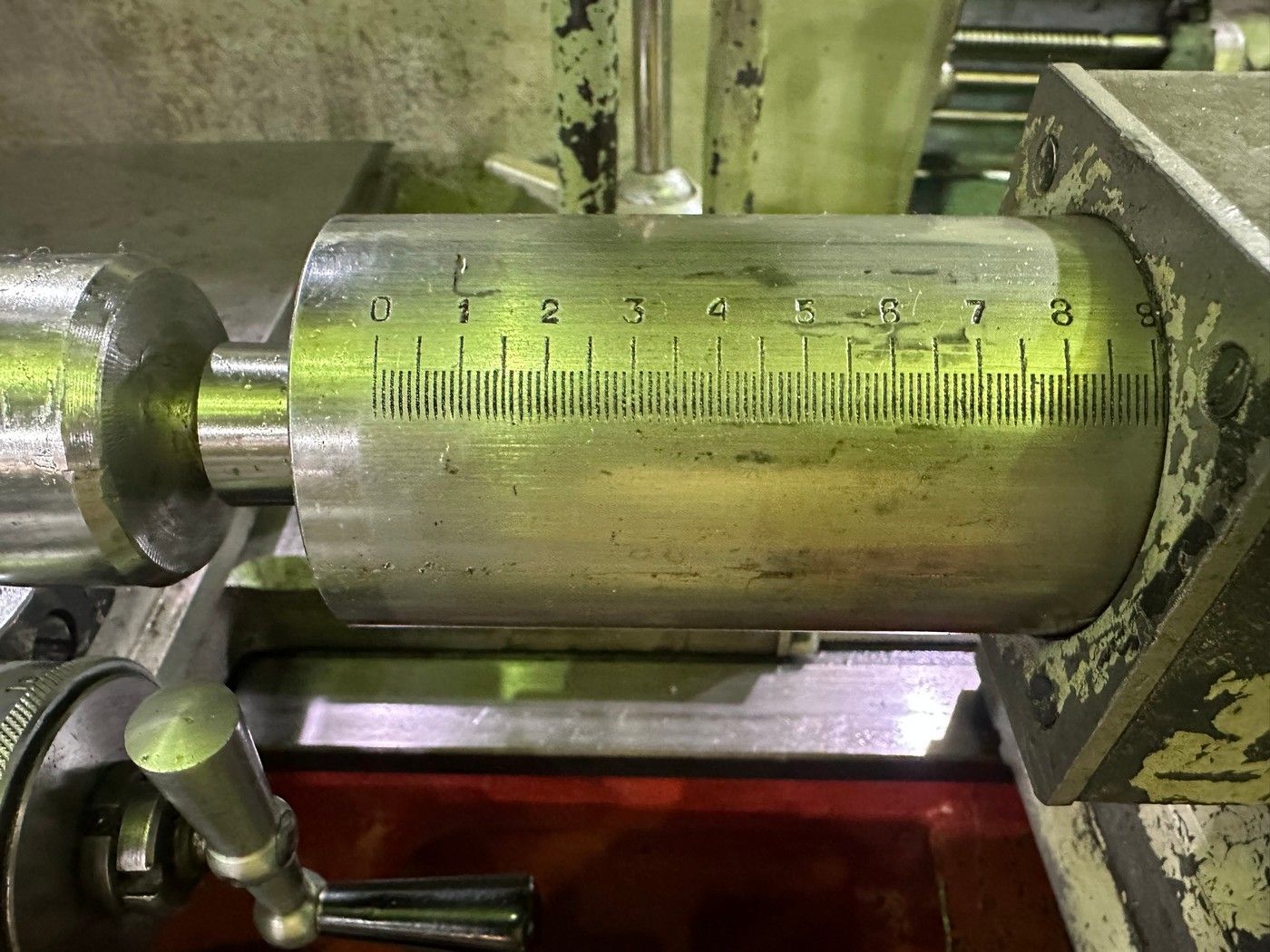

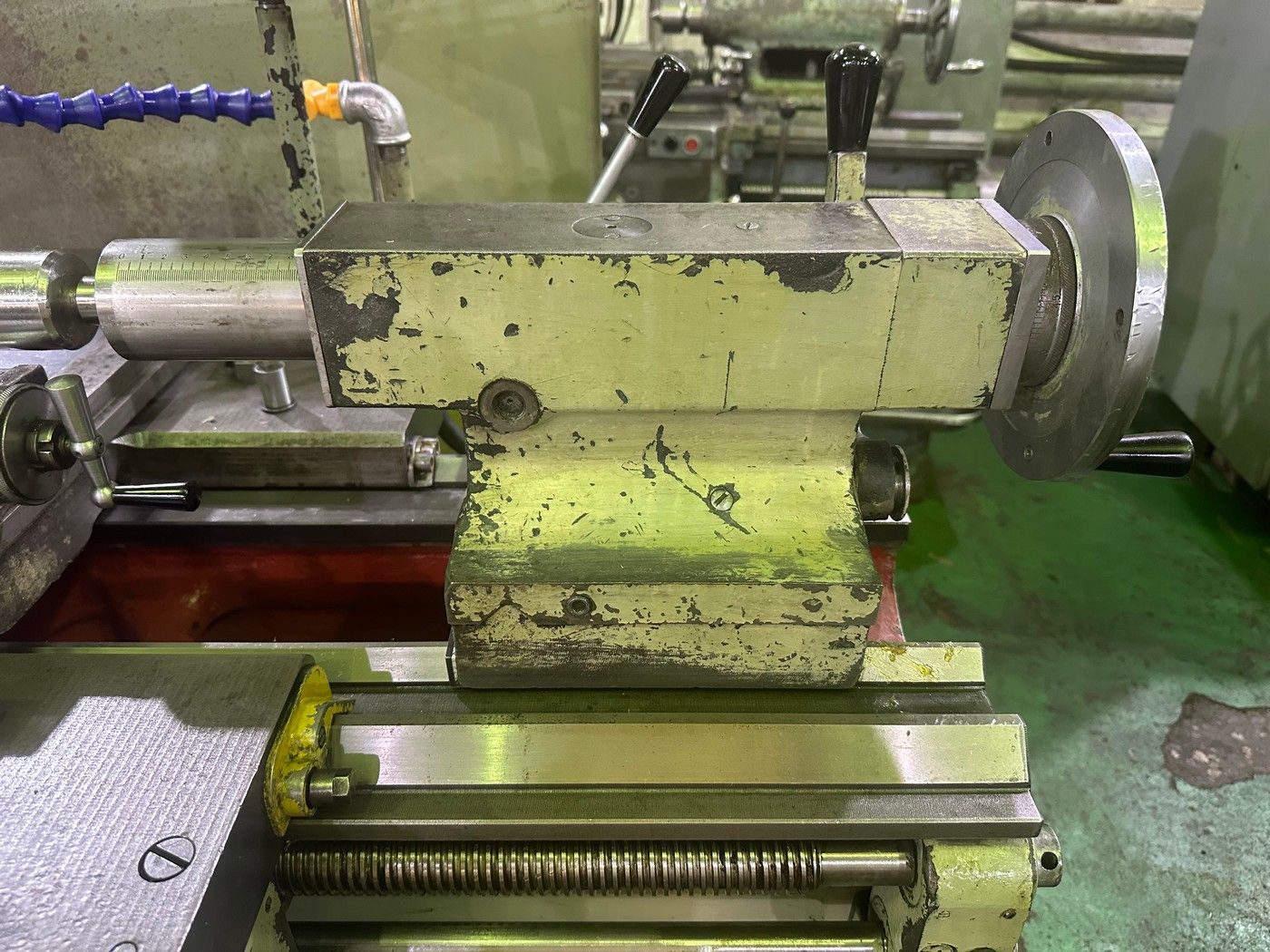

Задняя бабка
Наибольшее перемещение пиноли, мм 100
Цена деления лимба задней бабки, мм 0,05
Центр в пиноли по ГОСТ 12595-72 Морзе 3
Поперечное смещение задней бабки, мм ±5
Диаметр сверла при сверлении стали, мм 12
Диаметр сверла при сверлении чугуна, мм 15

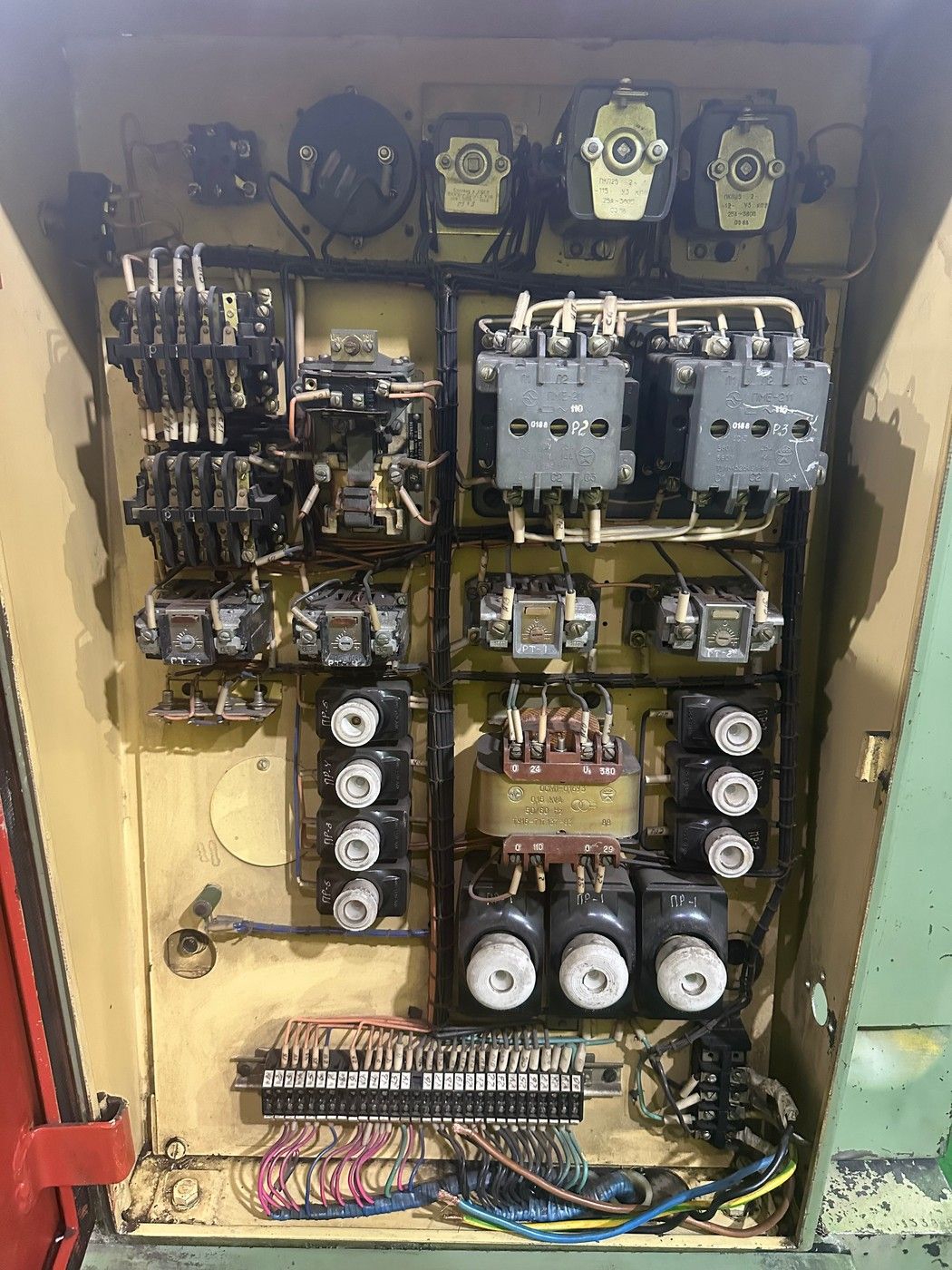

Электрооборудование станка
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт 0,12
Мощность электродвигателя насоса смазки, кВт 0,09
Мощность электродвигателя вентилятора, кВт нет
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2290 х 1150 х 1395
Масса станка, кг 1800
