ИЖ 1ис611в Токарный Винторезный станок повышенной точности, РМЦ 500 мм

300,000

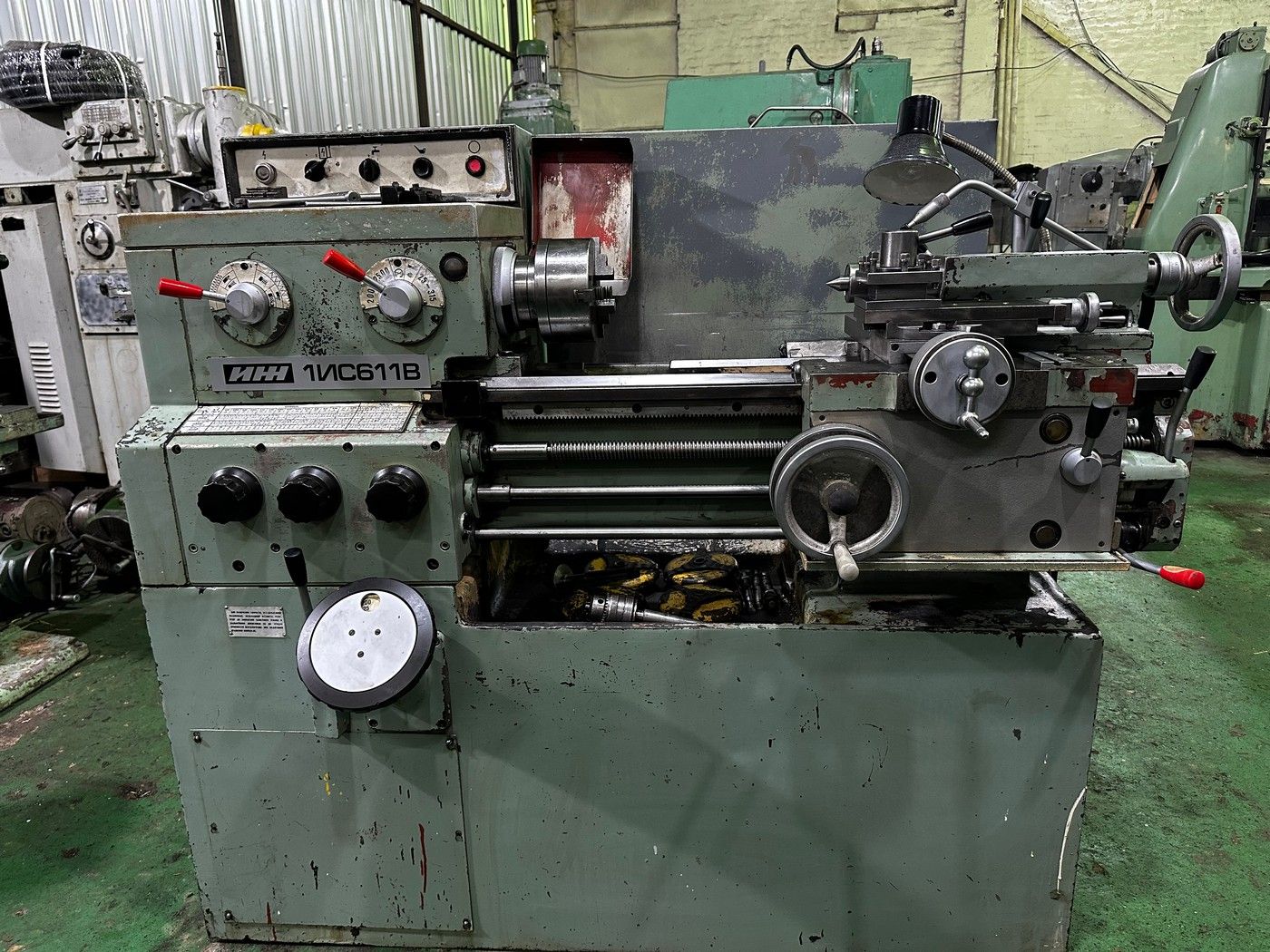

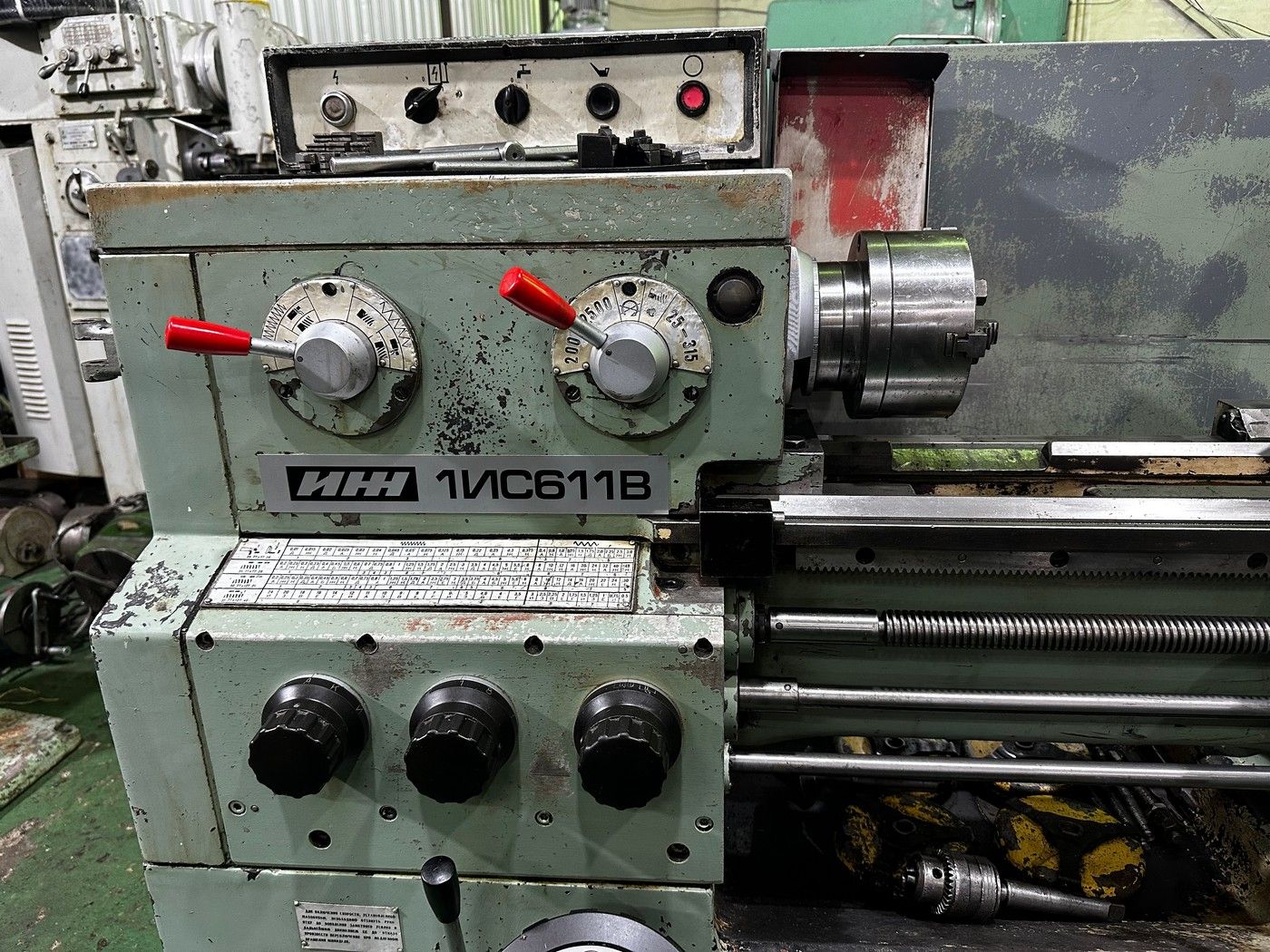

В продаже Токарный Винторезный станок ИЖ 1ис611в. Станок повышенной точности, в отличном техническом состоянии. С проверкой в работе.

Категория: Метка:

Описание

Цена на станок 1ис611в указана с учетом погрузки на ваш транспорт. Купить б/у станок можно после осмотра, в будние дни с 9 до 18, более подробно смотрите в разделе контакты.

Технические характеристики 1ис611в

Наименование параметра 1ИС611В
Основные параметры
Класс точности по ГОСТ 8-82 В
Наибольший диаметр заготовки над станиной, мм 250
Наибольший диаметр заготовки над суппортом, мм 125
Наибольшая длина заготовки (РМЦ), мм 500
Высота центров, мм 130
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 130
Шпидель
Диаметр сквозного отверстия в шпинделе, мм 25
Наибольший диаметр прутка, мм 24
Число ступеней частот прямого вращения шпинделя 21
Частота прямого вращения шпинделя, об/мин 25..2500
Число ступеней частот обратного вращения шпинделя 21
Частота обратного вращения шпинделя, об/мин 25..2500
Размер внутреннего конуса в шпинделе, М Морзе 4
Конец шпинделя по ГОСТ 12593-72 4
Суппорт. Подачи
Наибольшее продольное перемещение (длина хода каретки; длина обточки) по валику и по винту, мм 500
Наибольшие размеры державки резцов, мм 16 х 16
Высота от опорной поверхности резца до линии центров, мм 16
Цена деления лимба при продольном перемещении, мм 0,1
Цена деления лимба при поперечном перемещении, мм 0,01
Число ступеней продольных подач 25
Пределы рабочих подач продольных, мм/об 0,01..3,0
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об
Скорость быстрых перемещений суппорта, продольных, м/мин нет
Скорость быстрых перемещений суппорта, поперечных, м/мин нет
Пределы шагов нарезаемых резьб метрических, мм 0,2..48
Пределы шагов нарезаемых резьб дюймовых 24..0,5
Пределы шагов нарезаемых резьб модульных 0,2..30
Пределы шагов нарезаемых резьб питчевых нет
Резьбоуказатель нет
Защита от перегрузки есть
Блокировка есть
Выключающие упоры есть
Быстрое перемещение нет
Резцовые салазки
Наибольший угол поворота, град 160
Цена деления шкалы поворота, град 1
Наибольшее перемещение резцовых салазок (верхнего суппорта), мм 120
Цена деления лимба перемещения резцовых салазок, мм 0,05
Задняя бабка
Конус Морзе 3
Наибольшее перемещение пиноли, мм 85
Цена деления линейки перемещения пиноли, мм 1
Цена деления лимба перемещения пиноли, мм 0,05
Поперечное смещение, мм ±10
Электрооборудование
Количество электродвигателей на станке 3
Электродвигатель главного привода, кВт 3
Тип электродвигателя главного привода 4А100S4
Электродвигатель быстрых перемещений, кВт нет
Электродвигатель насоса смазки, кВт 0,09
Электродвигатель насоса охлаждения, кВт 0,12
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1880 х 830 х 1339
Масса станка, кг 1200
